يجري نقاش مستمر في مشاريع الطاقة الشمسية حول ما إذا كان ينبغي استخدام الفولاذ المغنيسيومي المطلي بالزنك والألومنيوم أو العودة إلى الألومنيوم في مواقع معينة. لسنا هنا للجدال بأن الفولاذ خيار خاطئ. نحن هنا لضمان أنه عندما يكون الألومنيوم هو الخيار الصحيح، تصل المقاطع تمامًا كما يطلبها تصميم التثبيت: مقطوعة ومثقوبة وموسومة وجاهزة للربط بالبراغي.
بعض أنظمة التثبيت تُبنى بالكامل من أنابيب ألومنيوم مربعة ومستطيلة قياسية. إن كان نظامك كذلك، يمكننا توريد الأنابيب. وتحتاج أنظمة أخرى إلى قضيب مخصص بفتحة علوية مسننة لمسامير T، أو قناة جانبية لتنظيم الكابلات، أو مجرى تصريف مدمج لأنظمة BIPV. ذلك قالب مخصص، ونقوم بثق تلك المقاطع أيضًا.
تبلغ كثافة الألومنيوم نحو ثلث كثافة الفولاذ، وهو ما قد يمثل على سطح تجاري الفرق بين تدعيم الهيكل وعدمه. لا يصدأ الألومنيوم: فطبقة الأكسيد الرقيقة التي تتشكل على سطحه العاري خلال ثوانٍ من التعرّض ذاتية الإصلاح، لذا لا تعتمد مقاومة التآكل على بقاء الطلاء سليمًا. وهو أطرى، لذا يُقطع ويُثقب بسرعة أكبر ويلائم التصنيع المسبق في المصنع بدلًا من التشكيل في الموقع. وفي نهاية عمره يبقى ألومنيوم قابلًا لإعادة التدوير بلا حدود، بقيمة خردة تبلغ عادةً 70 إلى 80% من سعر الألومنيوم في بورصة LME.
لا يزال الفولاذ متفوّقًا في المصفوفات الأرضية الكبيرة ذات المسافات التي تتجاوز 4 m، وفي أحمال الرياح أو الثلوج العالية جدًا حيث يُحتسب كل ميغاباسكال من مقاومة الخضوع، وفي المناطق التي تتوفر فيها عمالة رخيصة بكثرة للقطع واللحام في الموقع. إن كان مشروعك كذلك، فالفولاذ على الأرجح هو الخيار الاقتصادي وسنقول ذلك صراحةً.
لأجزاء الهيكل الإنشائي في نظام التثبيت، أي القوائم والعوارض المستعرضة والتقوية، غالبًا ما يؤدي أنبوب ألومنيوم قياسي أو مقطع مجوّف مستطيل الغرض، ونحتفظ بقوالب للمقاسات الشائعة فلا تكون هناك تكلفة تشكيل. يتوفر الأنبوب المربع بمقاسات 40×40 و50×50 و60×60 mm، والأنبوب المستطيل بمقاسات 60×40 و80×40 و100×50 mm، بسماكة جدار من 1.5 mm إلى 5.0 mm. خيارات السبائك هي 6063-T5 و6005-T5 و6005A-T6 أو 6061-T6، بتشطيب خام أو مؤكسد أو مطلي بالبودرة. إن احتجت إلى مقاس 45×45 mm أو سماكة جدار خارج الكتالوج، فغالبًا ما يمكننا التعديل دون قالب جديد كامل.

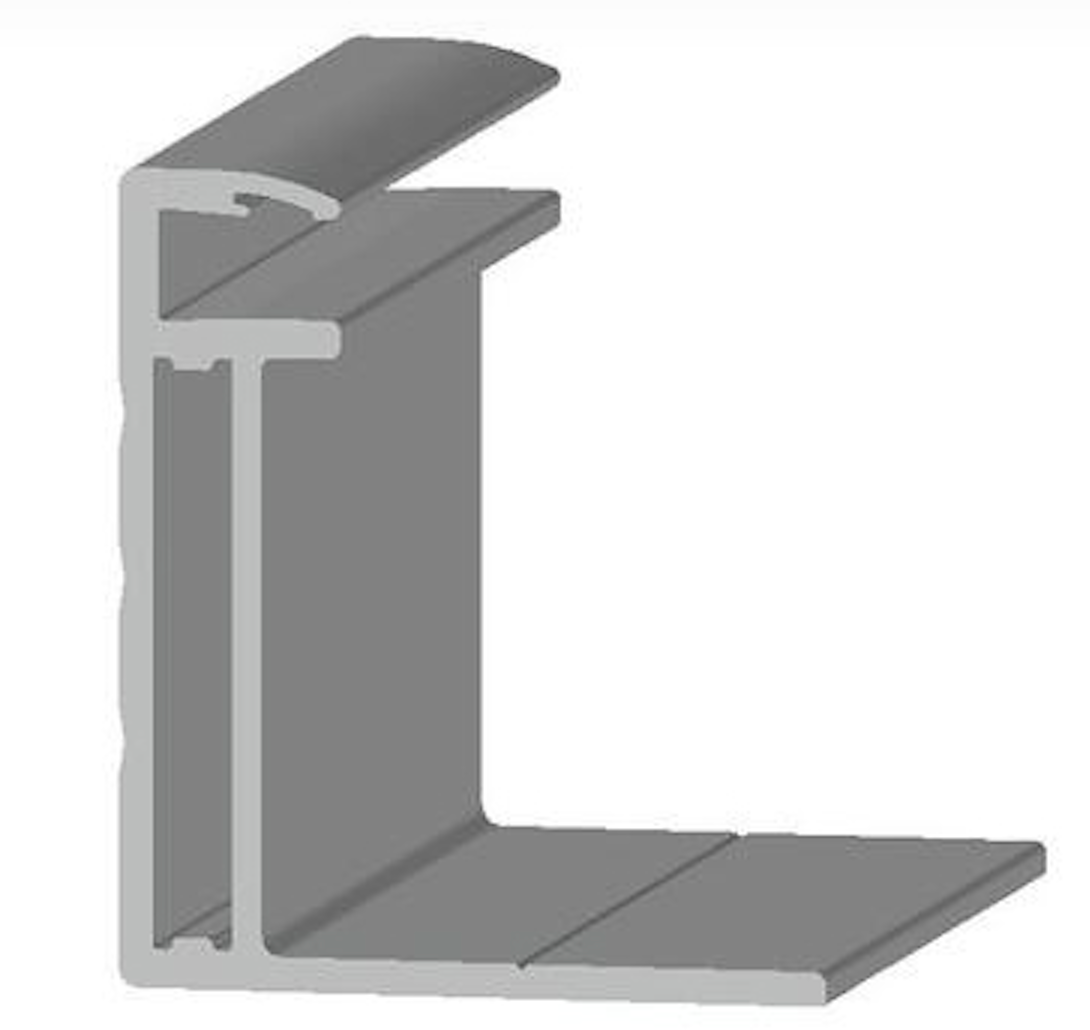

يخضع كل مقطع مخصص لفحص عزم القصور الذاتي ومعامل المقطع مقابل بيانات المسافة والحمل التي تقدّمها. وإذا بدا المقطع ضعيف التصميم نقول ذلك قبل تصنيع القالب، ونقترح جدارًا أكثر سماكة أو ضلعًا داخليًا أو الارتقاء إلى سبيكة أعلى. تتراوح المقاطع النموذجية من 35×30 mm إلى 40×40 mm بسبيكة 6063-T6 لقضبان أسطح المنازل، ومن 50×50 mm إلى 68×40 mm بسبيكة 6005A-T6 للحوامل التجارية والصناعية بمسافات تصل إلى 1,500 mm، ومقاطع كبيرة مخصصة بسبيكة 6061-T6 أو 6005A-T6 لقضبان أجهزة التتبع في المرافق، حيث تصل قدرة المكبس إلى 5,000 MT.
محطة الطاقة الشمسية أصل بعمر 25 عامًا، لذا يُحدَّد التشطيب السطحي بحسب التعرّض. تحصل المناطق الداخلية والمناخات المعتدلة على تأنود AA15 بسماكة 15 µm مع ختم ملح النيكل. أما المواقع الساحلية التي تبعد أكثر من 1 km عن البحر والمواقع عالية الرطوبة فتحصل على AA20 بسماكة 20 µm مع ختم عالي الجودة. وتتطلب المواقع الساحلية الأمامية والمستنقعات الملحية والطاقة الشمسية العائمة طلاء PVDF الفلوري بسماكة 35 µm أو أكثر على ثلاث طبقات. أما الأعمال الخارجية العامة بلون محدد فتحصل على طلاء بودرة فائق المتانة بسماكة 60 إلى 80 µm، بعمر متوقع من 15 إلى 20 عامًا. وقبل أي طلاء، تمر المقاطع بطبقة تحويل كرومية أو خالية من الكروم تمنع التآكل الخيطي من الزحف تحت الطلاء انطلاقًا من أي خدش.

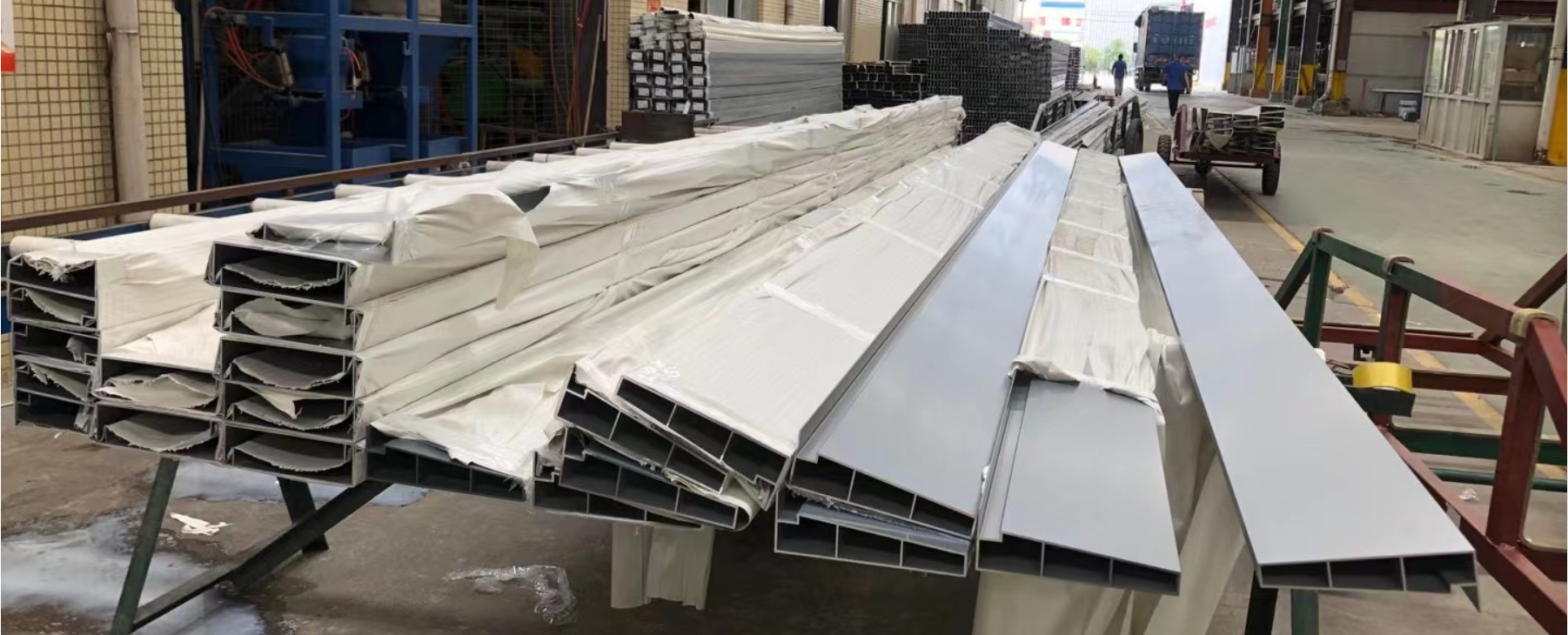

نقدّم ثلاثة مستويات تسليم: أطوال خام بطول 6 m للعملاء الذين يملكون ورشة تصنيع خاصة بهم؛ ومقطوعة ومثقوبة، حيث يُقطع كل قضيب وقائمة وعارضة إلى الطول النهائي بدقة 0.1 mm مع إنجاز جميع فتحات التوصيل والتصريف والتأريض وفق رسم التجميع الخاص بك؛ والمجموعة الكاملة، التي تضيف ملصقًا على كل قطعة يطابق موضعها في رسم التركيب، وتُعبَّأ حسب منطقة التجميع أو الصف. في المشاريع الساحلية، يكون التآكل الجلفاني بين الألومنيوم والمثبتات غير المماثلة السبب المعتاد لتآكل الحفر حول فتحات البراغي، لذا حدّد مثبتات من الفولاذ المقاوم للصدأ 316 أو مطلية بالداكروميت مع حلقات أو جلب نايلون للعزل. يمكننا حزّ فتحة البرغي في القالب لاستقبال شريط عزل نايلوني. الحد الأدنى للطلب 500 kg لكل مقطع على قالب جديد، بينما يمكن توريد الأنابيب القياسية من قوالب موجودة بكميات تبلغ بضع مئات من الكيلوغرامات.
الألومنيوم الصناعي · مقاطع الطاقة الشمسية

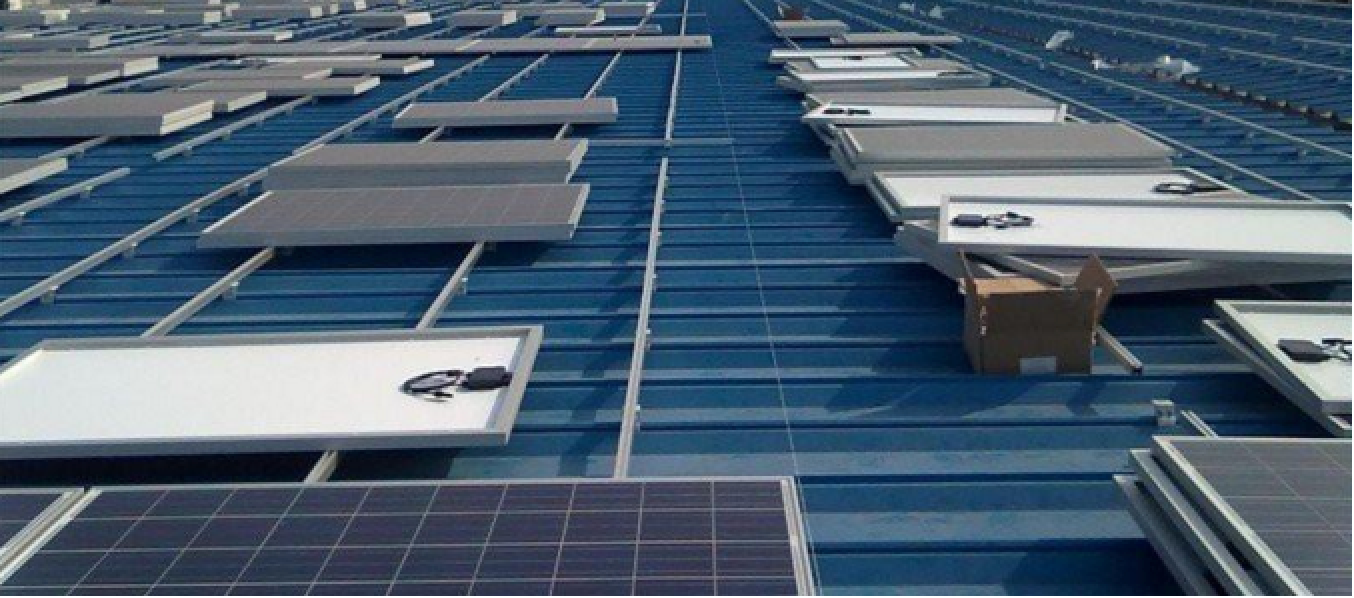

مقاطع ألومنيوم لتثبيت الطاقة الشمسية: أنابيب مربعة ومستطيلة قياسية، إضافة إلى قضبان PV مخصصة، وقوائم بقناة C و H، وقواعد مشابك، ومزاريب BIPV، تُورَّد مقطوعة ومثقوبة وموسومة كمجموعات تركيب.
| السبيكة والمعالجة الحرارية | 6005A-T6 (إنشائي قياسي)؛ تتوفر أيضًا 6063-T5 و6005-T5 و6061-T6 و6060-T6 |
|---|---|
| الصلابة | ≥15 HW |
| مقاسات الأنابيب القياسية | مربع 40×40، 50×50، 60×60 mm؛ مستطيل 60×40، 80×40، 100×50 mm |
| سماكة الجدار | 1.5 mm – 5.0 mm |
| مقاطع القضبان المخصصة | عادةً من 35×30 mm إلى 68×40 mm؛ مقاطع أكبر لأجهزة التتبع و BIPV حسب الطلب |
| التشطيب السطحي | خام؛ مؤكسد AA15 (15 µm) أو AA20 (20 µm)؛ PVDF بثلاث طبقات ≥35 µm؛ بودرة فائقة المتانة 60–80 µm |
| سماحية القطع | ±0.1 mm في مجموعات التركيب المقطوعة والمثقوبة |
| قدرة المكبس | حتى 5,000 MT من قوة الكبس للمقاطع الإنشائية الكبيرة |
| الطول والتعبئة | 6.0 m قياسي؛ مقطوعة مسبقًا ومثقوبة وموسومة حسب الصف أو منطقة التجميع |
| الحد الأدنى للطلب والمعايير | 500 kg لكل مقطع على قالب جديد؛ نظام جودة ISO 9001:2015 |
