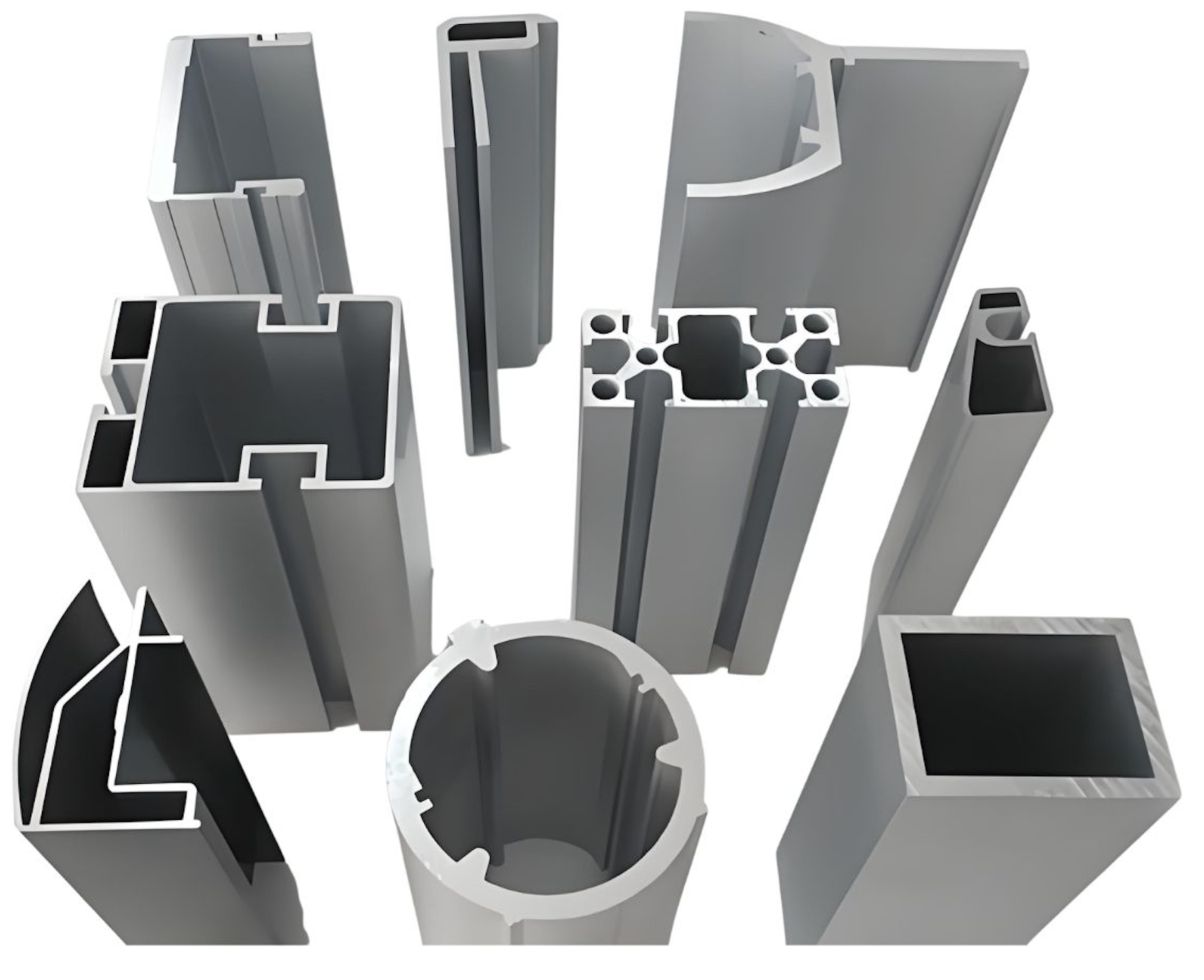

نبثّ القطع التي تتكون منها مظلة بشرائح: الأعمدة، والعارضات، والشرائح، والمزراب الذي يجري داخل العارضة، ومقاطع تثبيت الجوان، وأغطية الأطراف. عرض الشريحة من 130 إلى 265 مم، والمقاطع الإنشائية بجدار من 2.0 إلى 3.0 مم، من سبيكة 6063 بحالة T5 أو T6، مقصوصة وفق قائمتك، ومشطّبة بالأنودة أو طلاء البودرة. نحن نورد المقاطع. أما المحركات والشبك والزجاج والتركيب فعليك.

أمران يحددان ما إذا كانت المظلة ستعمل بعد الشتاء الثاني: إلى أين يذهب الماء عندما تكون الشرائح مغلقة، وهل يمكن تركيب الشريحة مقلوبة. الأمران يُحسمان في رسم المقطع، قبل أن يصعد أحد على سلّم.

ممّ تتكوّن مجموعة السقف

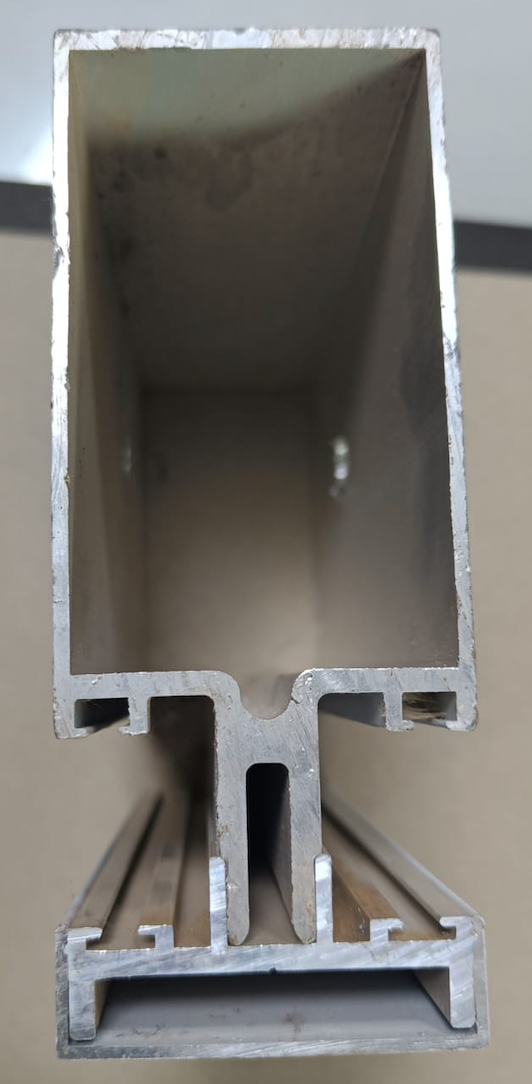

السقف الشرائحي ليس مقطعًا واحدًا، بل أسرة صغيرة من المقاطع يجب أن تتطابق معًا، وكل مقطع يحمل قرارًا.

ليست كل مظلة تحتاج كل ذلك. المظلة الملاصقة للواجهة تستغني عادة عن تجويف المحرك وعن صف أعمدة. أما المظلة القائمة بذاتها فوق تراس مطعم فتحتاج الجميع، مع تفصيل قاعدة يتحمل قوة الرفع من الريح.

السقف المغلق نظام تصريف لا غطاء

الشكوى المتكررة في منتديات المالكين هي ماء راكد في وسط السقف المغلق لا يجري إلا عند فتح شريحة قليلًا. ليست مشكلة تنظيف. السقف نُفّذ مستويًا.

ثلاث خصائص في المقطع تحدد خروج الماء.

ميل الشريحة في وضع الإغلاق. يقع حز المحور أسفل الخط الأوسط للشريحة، فتغلق الشريحة بميل خفيف بدل أن تستوي. هذا الميل مرسوم في المقطع، ولا يُضبط في الموقع. وإذا كان المحور في المنتصف، يكون السقف المغلق مستويًا ويبقى الماء حتى تحركه الريح.

الشفة والحز. تحمل إحدى حافتي الشريحة شفة، وتحمل الحافة المقابلة حزًا يستقبلها. عند الإغلاق تدخل شفة الشريحة في حز التي تليها، فيعبر الماء الوصلة بدل أن يسقط منها. ومقدار التراكب بين الشفتين يحدد مقدار المطر الذي يتحمله السقف: تراكب 6 مم لا يتصرف مثل 2 مم تحت مطر مائل.

أرضية المزراب أسفل أدنى حافة للشريحة. يجب أن يكون مزراب العارضة أخفض من أدنى نقطة في الشريحة المغلقة، وإلا احتاج الماء إلى الصعود ليصل إليه. يبدو بديهيًا، وهو أكثر خطأ في الرسم نصادفه عندما يرسل العميل مقطعًا للتسعير.

سعة المزراب تُحسب من مساحة السقف لا من العادة. وحدة بمساحة 12 م² تحت مطر 100 مم/ساعة تعطي نحو 1.2 م³ في تلك الساعة، ويجب أن يمرّرها المخرج في الساعة نفسها. وفي المسارات الطويلة، مخرج لكل وحدة أفضل من مخرج واحد في نهاية عارضة بطول 12 م. وإذا كانت ماسورة الصرف داخل العمود، يُحدد تجويف العمود قبل قطع القالب؛ فالعمود المصمت لا يمكن ثقبه لاحقًا دون إزالة الجدار الذي يحمل.

الشريحة التي تُركّب مقلوبة

يصف المالكون سقفًا يجمع الأوراق والأوساخ على سطحه، ومزرابًا يفيض عند المطر الغزير. وأحيانًا يكون السبب شريحة بوجه مستوٍ ووجه مشكّل، ولا شيء يميّز بينهما. فيضع المركّب الوجه المستوي إلى الأعلى لأنه يبدو أنظف.

يمكن للمقطع أن يمنع ذلك: شفة غير متماثلة، أو حز محور لا يقع في المنتصف، أو ضلع صغير على الوجه العلوي، أو غطاء طرف يُركّب باتجاه واحد فقط. أي واحد من هذه يجعل التركيب الخاطئ مرئيًا أو مستحيلًا. نحدد الوجه العلوي في الرسم ونحفظ العلامة في القالب، لتبقى بعد الطلاء والتعبئة وفي موقع لا يقرأ فيه أحد الكتيّب.

الجدار والعمق والبحر

المقاطع الإنشائية للمظلة تكون عادة بجدار من 2.0 إلى 3.0 مم. هذا النطاق نقطة بداية لا مواصفة. الذي يحدد إن كانت العارضة ستنحني هو عمقها والبحر بين الأعمدة، لا الجدار.

صلابة الانحناء ترتفع بمكعب العمق، وبشكل خطي فقط مع الجدار. والانتقال من 2.5 إلى 3.0 مم يضيف 20% مادة مقابل نحو 20% صلابة. وإضافة 40 مم إلى العمق قد تضاعفها أكثر من مرة بوزن مشابه. أما الترخيم فيتناسب مع القوة الرابعة للبحر: تباعد أعمدة ينتقل من 3 م إلى 4 م لا يزيد الحركة بالثلث، بل يقارب ثلاثة أضعاف. وعندما ينحني التصميم، فالرافعة الأولى هي البحر، والثانية العمق، والثالثة تدعيم. والجدار آخر مكان يُصرف فيه المال.

نبثّ على 26 مكبسًا من 500 إلى 5000 طن متري، وبحد أقصى للدائرة المحيطة 540 مم، فتخرج شريحة 265 مم بصندوق تقوية عميق وعمود 200 مم من المصنع نفسه. والحزوز ومقاعد الجوان مضبوطة على ±0.1 مم، لأن حزًا ينزاح 0.2 مم إما لا يقبل الجوان، أو يتركه مرتخيًا إلى حد الصفير مع الريح.

التشطيبات في الخارج، ومنها نقشة الخشب

الأنودة، AA10 أو AA15، هي التشطيب الأكثر قابلية للتوقع في الشيخوخة الخارجية. الأكسيد جزء من المعدن، ولا يطباشر، وعلى الساحل أسلم من طبقة رقيقة. والفضي والشامبانيا والبرونزي والأسود هي القياسية.

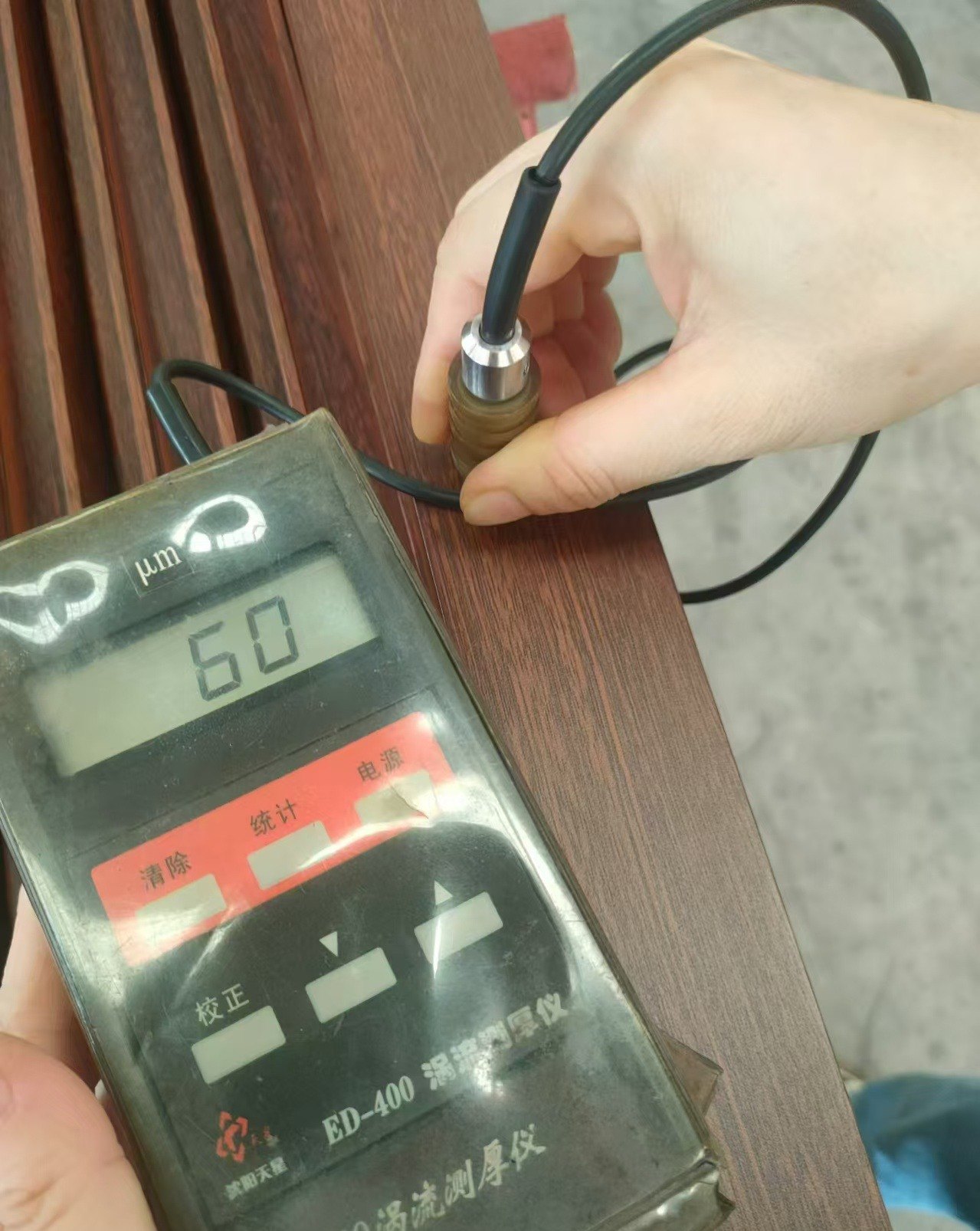

طلاء البودرة يعطي مدى الألوان، وعلى خطنا من 60 إلى 80 ميكرومترًا. والبوليستر القياسي يكفي في الداخل وفي المناخ المعتدل. أما سقف في الخليج أو شمال أفريقيا أو على ارتفاع عالٍ، فالمواصفة يجب أن تكون بودرة فائقة المتانة أو من فئة HAA، لا المنتج القياسي: الفرق بين الاثنين يظهر في السنة الرابعة لا الأولى.

ونقشة الخشب تستحق فقرة خاصة، لأنها المكان الذي يُخدع فيه المشتري.

نقشة الخشب طباعة. يُلصق فيلم على قاعدة بودرة ويُنقل بالحرارة، وطبقة الطباعة صبغة عضوية. على جدار رأسي في الظل قد تبدو مقنعة عشر سنوات. وعلى سقف أفقي في شمس كاملة هي أول ما يذهب: يبهت الفيلم، ويظهر لون القاعدة، ويصبح السقف مبقّعًا بعد صيفين أو ثلاثة. هذا ليس عيبًا في مورّد بعينه، بل ما تفعله طباعة بلا ضمان تحت الأشعة.

توجد نقشة خشب مضمونة للاستخدام الخارجي. تستخدم فيلمًا مؤهلًا على قاعدة فائقة المتانة أو PVDF، وتُختبر إلى حد تغيّر لوني محدد على عدد ساعات معلن. وهي أيضًا أغلى بفارق واضح، وغالبًا أغلى بند في خانة التشطيب؛ والضمان لا يساوي أكثر مما يكتبه المورّد.

موقفنا للسقف: أنودة أو بودرة صريحة على الشرائح، لأنها تأخذ أكثر شمس وأكثر ماء. ونقشة الخشب على الأعمدة والعارضات في الظل، أو على مظلة ملاصقة للواجهة يقبل فيها العميل عمر لون أقصر. وإذا كان لا بد من نقشة الخشب على السقف، فخصّص في الميزانية النظام المضمون، وأدخل حد تغيّر اللون وساعات الاختبار في العقد، واحفظ عيّنة مختومة. نقشة خشب رخيصة بوعد عشر سنوات في الخارج وعدٌ على الفاتورة، لا على الطلاء.

الأطوال والقص والتعبئة

تُشحن الشرائح والعارضات مقصوصة وفق قائمتك. الحاوية 40 قدمًا تستوعب 6.0 م، و20 قدمًا 5.85 م، والقصات الأقل من 5 م تحمل رسم قص. وفي السقف، القص إلى الطول في المصنع يلغي الوصلة التي كانت ستقع في منتصف الشريحة، وهي بالضبط المكان الذي يبدأ فيه السقف بالتسريب.

الشريحة مقطع عريض ورقيق. تُعبّأ وجهًا لوجه مع فواصل، والأطراف على إسفنج، والربطات بملصقات تطابق قائمة التعبئة. وانثناء أطراف الشرائح هو أكثر أضرار النقل شيوعًا في هذا المنتج، ولا يظهر إلا عند تركيب أول وحدة.

ما لا نورده

المحركات والحساسات وأجهزة التحكم والشبك الجانبي والزجاج والمثبتات والتركيب. ولا نبيع مظلات جاهزة. وإن كنت مصنّعًا أو علامة أنظمة، فهذا مقصود: التركيب والعلامة والعميل تبقى عندك، وتشتري القطع المبثوقة، مقصوصة ومشطّبة، بسعر مقطع. والحد الأدنى 500 كغم لكل مقطع؛ وأول سقف كامل يجمع عادة عدة أطنان على مستوى الأسرة كلها.
